Fotovoltaická elektrárna s řídicí jednotkou GreenBox - Vratimov







| Celkový výkon FVE: | 9,90 kWp |
|---|---|
| Kapacita batérií fotovoltaiky: | 15,30 kWh |
| Počet solárnych panelov: | 22 panelů |
| Miesto realizácie fotovoltaiky: | Vratimov |
| Región realizácie: | Moravskoslezský kraj |
| Typ strechy: | Valbová, Strešné tašky |
| Určenie FVE | Fotovoltika pre rodinné domy s ukladaním prebytkov do batérií, Fotovoltika pre rodinné domy |
| Produkty | Pylontech Force H3, AIKO Neostar 2S 500 Wp Full Black, GreenBox, Solinteg MHT |

Rychle a jednoduše.
Fotovoltická elektráreň 9,9 kWp vo Vratimove
Vo Vratimove v Moravskosliezskom kraji sme realizovali fotovoltickú elektráreň pre jednopodlažný rodinný dom s celkovým výkonom 9,9 kWp. Systém tvorí 22 panelov AIKO full black, ktoré boli zapojené do dvoch samostatných stringov. Vďaka tomu bolo možné vhodne rozdeliť panelové pole podľa dispozície strechy a zabezpečiť efektívnu prevádzku celej sústavy.
Návrh elektrárne vychádzal z vyššej ročnej spotreby domácnosti, ktorá sa pohybovala približne okolo 11 MWh. Dom využíva tepelné čerpadlo, lokálny elektrický ohrev vody, elektrickú prípravu jedál a zároveň je vybavený klimatizáciou, bazénom aj možnosťou nabíjania elektromobilu. Fotovoltika tu preto dáva zmysel nielen pre bežnú dennú spotrebu, ale aj ako podpora energeticky náročnejšej prevádzky domácnosti.
Inštalácia panelov na valbovú strechu

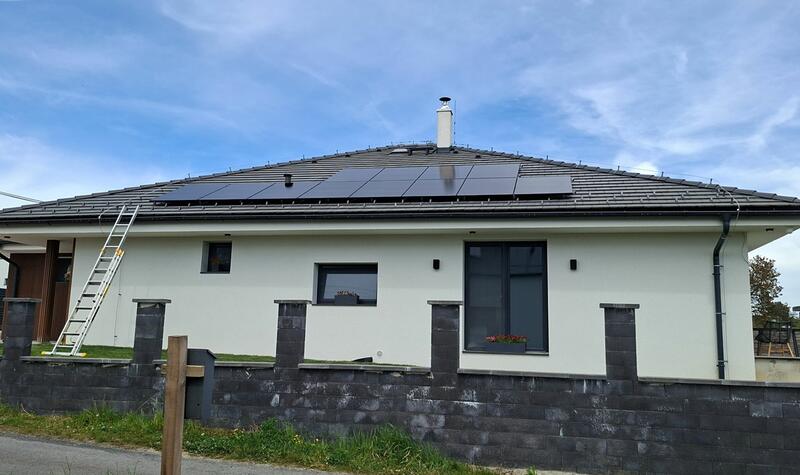

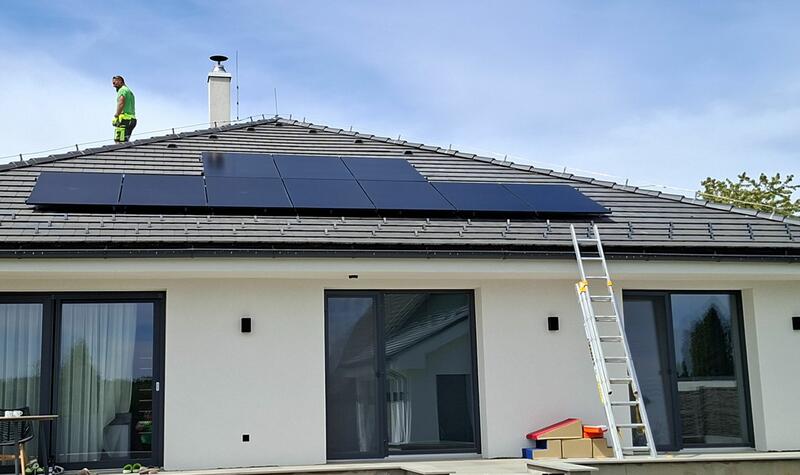

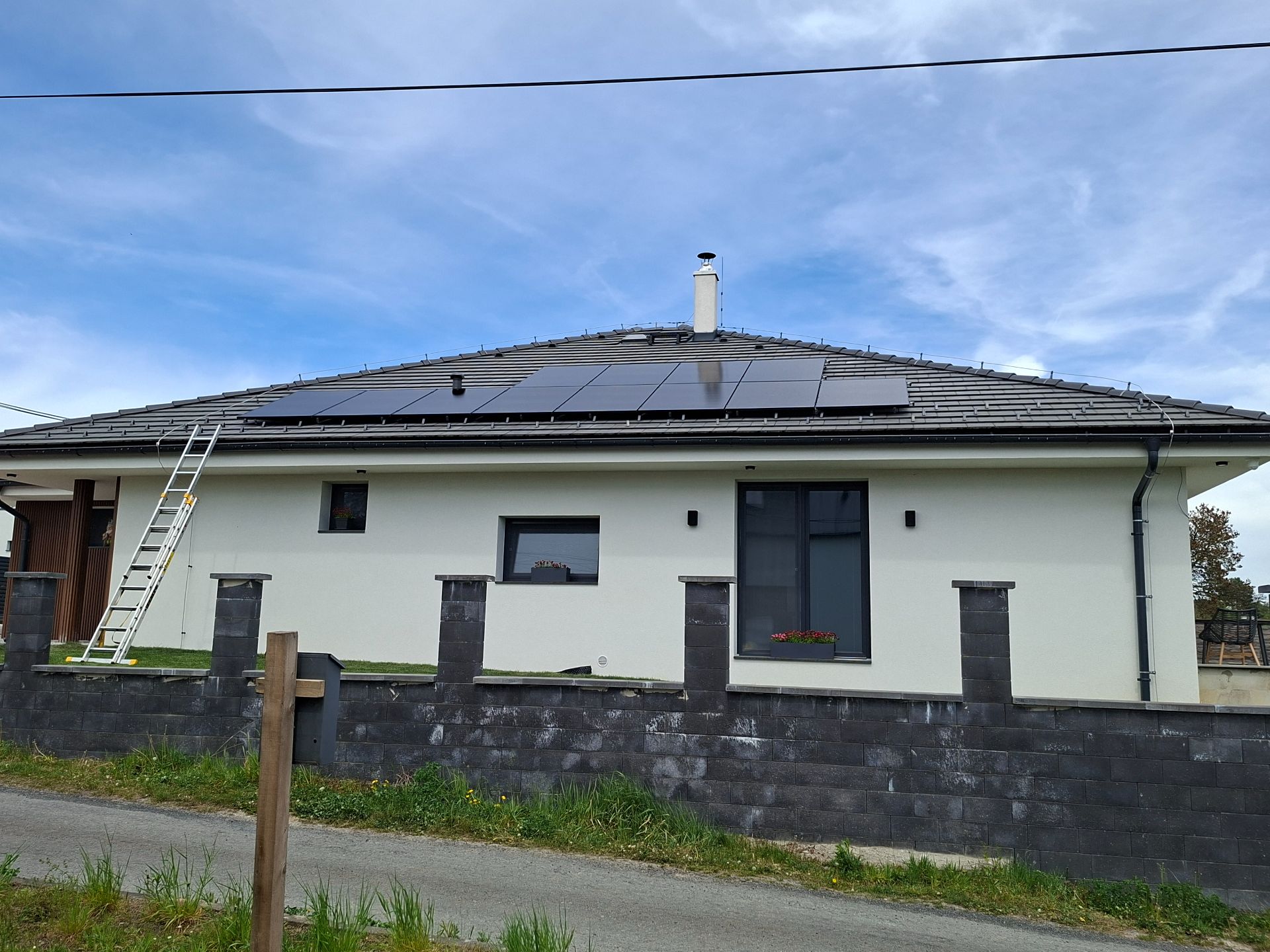

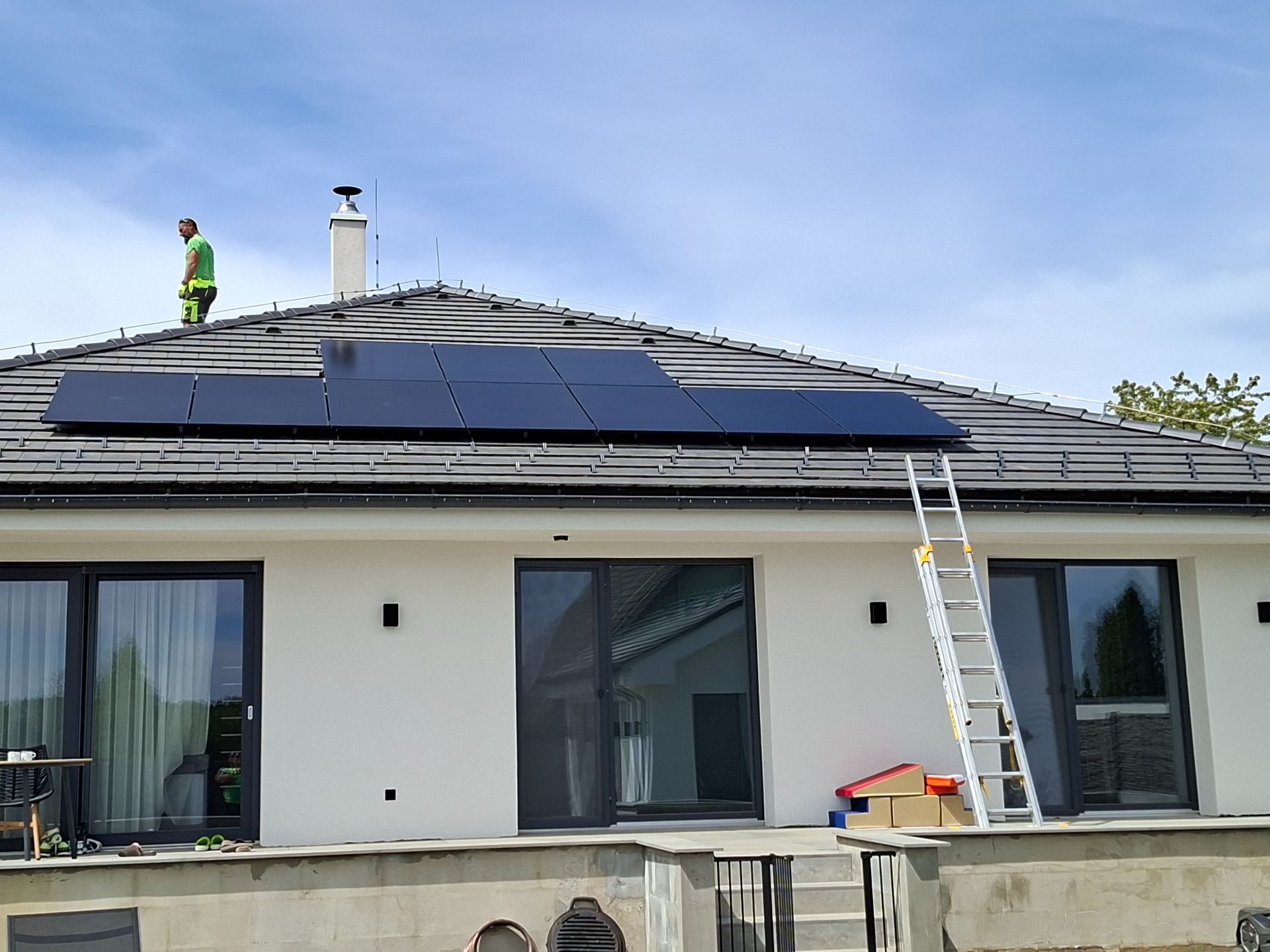

Fotovoltické panely boli nainštalované na valbovú strechu s plochou škridlovou krytinou. Strešné plochy boli orientované na východ a juh, so sklonom približne 30°. Táto kombinácia umožňuje rozložiť výrobu elektriny do väčšej časti dňa a lepšie pokrývať priebežnú spotrebu domácnosti.
Pri realizácii bolo dôležité zohľadniť typ strešnej krytiny, konštrukciu krovu aj bezpečné uchytenie montážneho systému. Panely boli rozmiestnené tak, aby čo najlepšie využili dostupné strešné plochy a zároveň zostala zachovaná spoľahlivosť a tesnosť strechy. Výška odkvapu bola približne 3,5 metra a inštalácia si nevyžadovala použitie plošiny.
Trasa kabeláže do garáže
Kabeláž zo strechy bola vedená cez podkrovný priestor do garáže, kde bola umiestnená hlavná technológia fotovoltickej elektrárne. Dĺžka DC trasy medzi panelmi a technológiou bola približne 10 metrov. Vedenie cez povalu umožnilo zvoliť technicky čisté riešenie s dobrou nadväznosťou na umiestnenie meniča a batériového systému.
Napojenie medzi technológiou a hlavným domovým rozvádzačom bolo riešené trasou z garáže cez povalu ďalej k rozvádzaču. Táto časť kabeláže mala dĺžku približne 12 metrov. Pri návrhu sa počítalo s tým, aby bolo vedenie realizované čo najšetrnejšie k interiéru a zároveň zostalo prehľadné pre prípadný servis alebo budúce úpravy.
Technológia a batériové úložisko

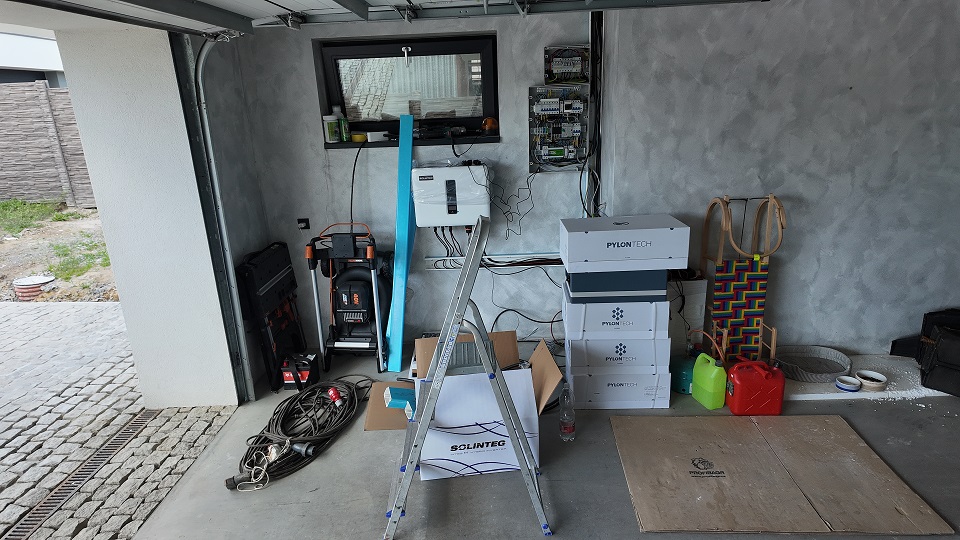

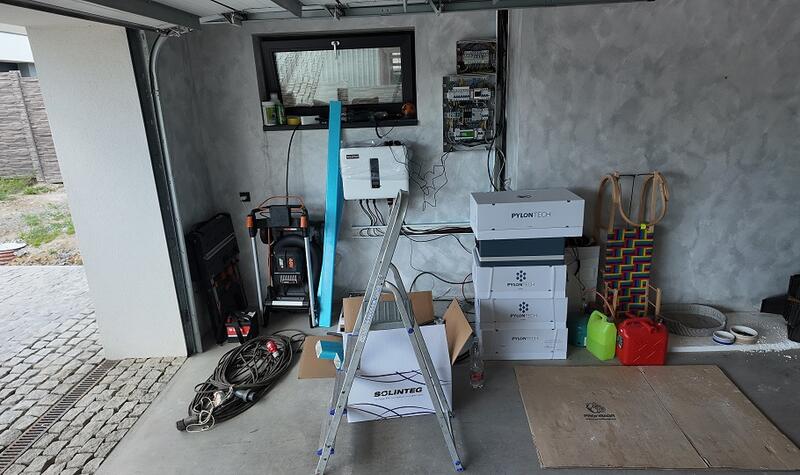

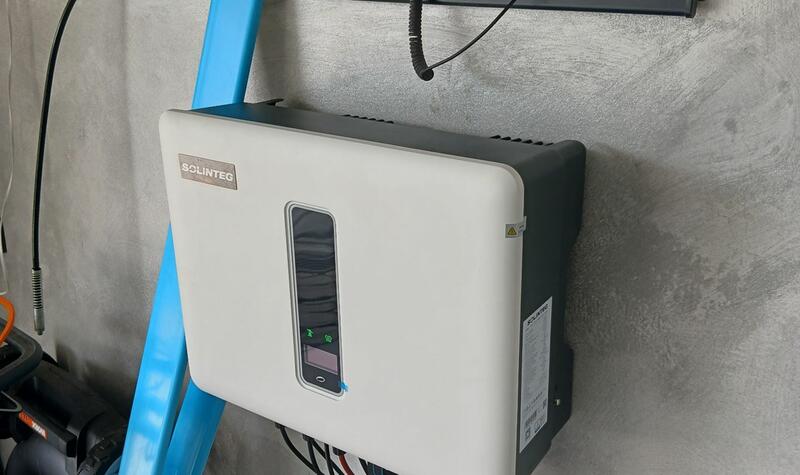

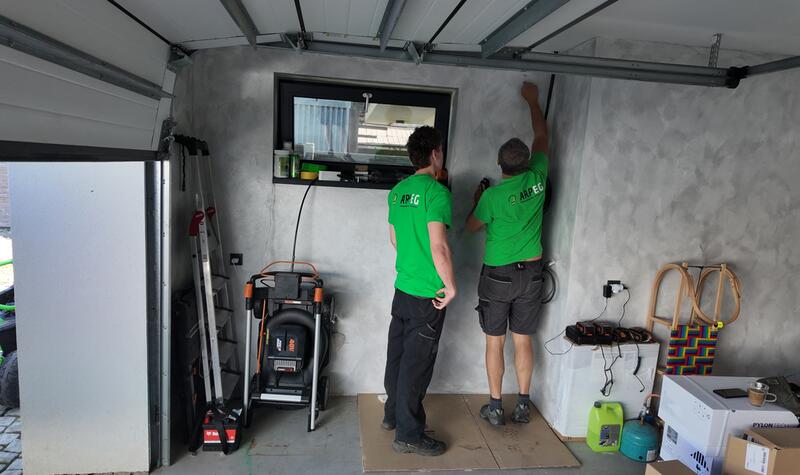

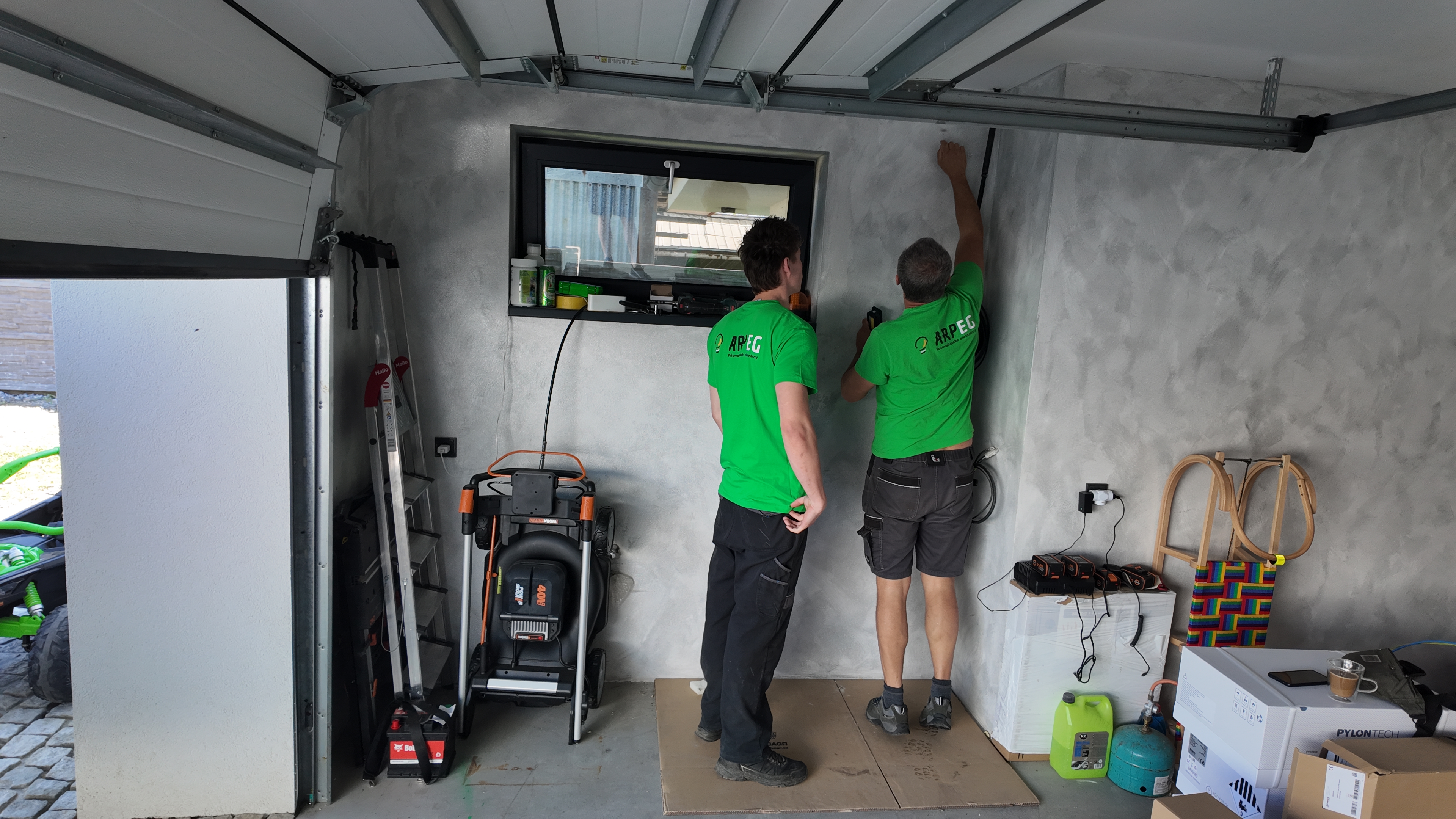

Menič a ďalšie technologické prvky boli umiestnené v garáži. Toto riešenie je praktické z hľadiska dostupnosti, ochrany zariadení aj nadväznosti na domovú elektroinštaláciu. Súčasťou systému bolo aj batériové úložisko Pylontech H3, ktoré umožňuje ukladať prebytky vyrobenej elektriny na neskoršie využitie.
Vďaka batérii môže domácnosť lepšie pracovať s vlastnou výrobou, znížiť odber zo siete vo večerných hodinách a využívať energiu z fotovoltiky aj v čase, keď panely aktuálne nevyrábajú. To je výhodné najmä pri dome s tepelným čerpadlom, klimatizáciou, bazénovou technológiou a nabíjaním elektromobilu.
Napojenie na elektroinštaláciu domu

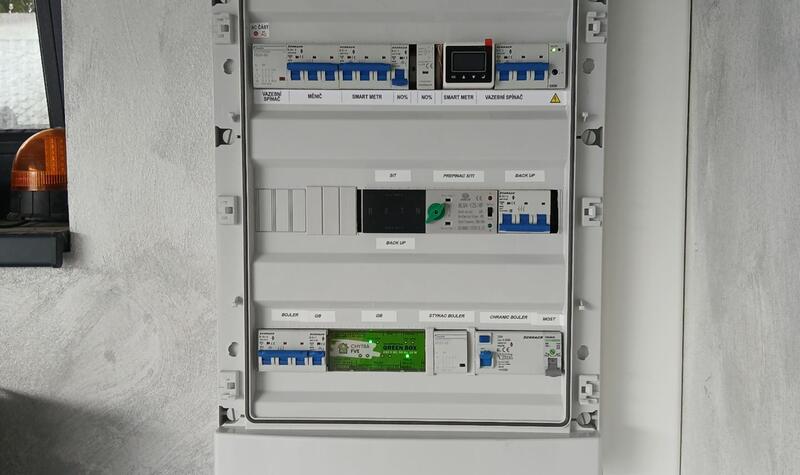

Elektromerové miesto bolo umiestnené v pilieri v oplotení a hlavný istič mal hodnotu 3×32 A. Úprava odberného miesta nebola potrebná, čo celý proces inštalácie zjednodušilo. Fotovoltická elektráreň bola napojená tak, aby zodpovedala existujúcej elektroinštalácii domu a umožnila bezpečnú prevádzku všetkých nadväzujúcich technológií.
Súčasťou prípravy bolo aj riešenie pripojenia bojlera. Ohrev vody je v dome zabezpečený elektricky a pripojenie bolo riešené z domového rozvádzača. Vďaka tomu môže byť vyrobená energia využívaná nielen pre bežné spotrebiče, ale aj na ohrev vody a ďalšie prevádzkové potreby domácnosti.
Využitie vyrobenej energie v domácnosti
Realizovaná fotovoltická elektráreň je navrhnutá pre trojčlennú domácnosť s vykurovanou plochou približne 160 m². Vzhľadom na vyššiu spotrebu a viacero elektrických technológií v dome bolo cieľom navrhnúť systém, ktorý pomôže znížiť závislosť od dodávok zo siete a zvýši využitie vlastnej elektriny.
Vyrobená energia môže počas dňa pokrývať bežnú prevádzku domu, vykurovanie tepelným čerpadlom, ohrev vody, klimatizáciu, bazénovú technológiu aj nabíjanie elektromobilu. Prebytočná energia sa ukladá do batériového systému a domácnosť je zároveň pripravená na ďalšie možnosti práce s elektrinou, vrátane zdieľania v režime aktívneho zákazníka.
Pripravené pre úspornejšiu a inteligentnejšiu prevádzku
Fotovoltická elektráreň vo Vratimove bola navrhnutá tak, aby zodpovedala reálnej prevádzke modernej domácnosti s vyššou spotrebou elektriny. Kombinácia výkonu 9,9 kWp, dvoch stringov, batériového úložiska a vhodného umiestnenia technológie v garáži vytvára dobrý základ pre dlhodobo úspornejšiu prevádzku domu.
Celé riešenie pomáha lepšie využívať elektrinu vyrobenú priamo na mieste, znižovať náklady na prevádzku domácnosti a zároveň poskytuje priestor pre ďalší rozvoj energetického hospodárenia do budúcnosti.
Inteligentné riadenie GreenBox
Súčasťou inštalácie je GreenBox, ktorý zabezpečuje inteligentné riadenie fotovoltickej elektrárne. Systém optimalizuje tok energie medzi výrobou, batériami, domácnosťou a distribučnou sieťou, umožňuje lepšie využitie vlastnej elektriny, sleduje prevádzku FVE v reálnom čase a pripravuje domácnosť na budúce možnosti, ako je spotové obchodovanie či ďalšie rozširovanie systému.
Použité komponenty

AIKO Neostar 2S 500 Wp Full Black je vysoce účinný celočerný fotovoltaický panel s technologií N-Type ABC. Nabízí výkon 500 Wp, účinnost 22,6 %, elegantní vzhled bez viditelných předních sběrnic a dlouhodobou záruku výkonu až 30 let. Je vhodný pro moderní domácí i komerční fotovoltaické instalace.

Predstavujeme GreenBox, inovatívnu riadiacu jednotku vyvinutú v Českej republike, ktorá umožňuje plnú kontrolu nad vašou fotovoltaikou. S GreenBox máte možnosť aktívne riadiť prevádzku svojej elektrárne, maximalizovať úspory a chrániť životné prostredie.

Solinteg MHT-10K-25 je 10kW třífázový hybridní asymetrický střídač pro fotovoltaické systémy s vysokonapěťovou baterií. Nabízí 2 MPPT, účinnost až 98,2 %, záložní výstup s přepnutím do 10 ms, krytí IP65, pasivní chlazení a pohodlné sledování provozu přes displej nebo aplikaci
